量程 75-1250mm
一、產品介紹：
WYL拉桿系列傳感器用于對位移或者長度進行測量。量程長達 1250mm ，線性度 0.05% （型號大于 350mm ），重復 精度± 0.01mm 。傳感器的結構設計保證安裝方便，牢固可靠。 外部進行了陽極電泳處理，外觀靚麗，耐腐蝕性強，內部導 電塑料保證運行順滑 , 輸出低噪。傳感器拉桿的球絞的接駁方式克服部分傳動桿由于傾斜產生的扭力，保證驅動力始終朝 著拉桿的軸向。電阻修刻技術不僅可以滿足您的線性度要求， 而且可以修刻電阻到任意您需要的大小。
二、技術參數：
|
可用電性行程 |
75~1250mm |
|
電性總行程 |
80~1255mm( 可用行程上加 5mm) |
|
機械行程 |
82~1267mm( 可用行程上加 17mm) |
|
總長度 |
152~1327mm( 可用行程上加 77mm) |
|
直徑 |
33*33mm |
|
電阻 |
75~550mm 5K Ω ,600~1250mm 10 K Ω |
|
線性度 |
＜ 0.1% （ 0.09% 0.08% 0.06% 0.05% ） |
|
工作電壓 |
24VDC |
|
輸出信號 |
0~5V,0~10V,4 ～ 20mA |
|
工作溫度 |
-50℃--+150℃ |
|
振動頻率 |
5 ～ 2000HZ |
|
使用速度 |
10m/s max |
|
震動系數 |
20g |
|
沖擊系數 |
50g |
|
壽命 |
>100*1000000ycles |
|
防水防塵能力 |
IP65 |
|
接口 |
航空插頭 |
三、接線定義
1 號棕色為電源正極， 2 號黑色為信號線， 3 號藍色為電源負極

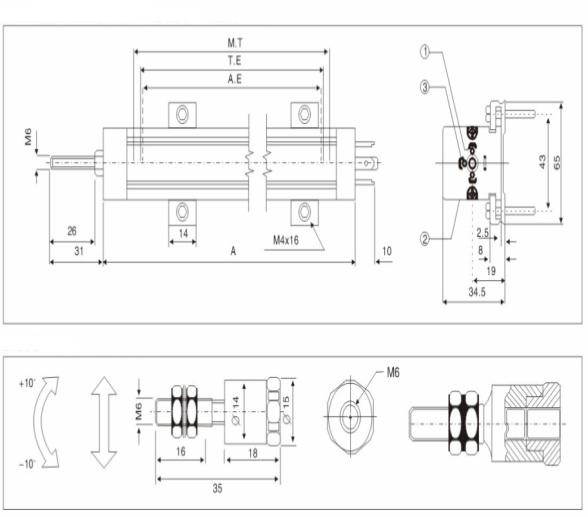

四、機械尺寸圖
聲明：
以上表中所列數據，是在環境溫度 25 ℃，相對濕度 52% ，傳感器作為分壓器使用時（電刷電流不超過 1 μ A ）的情況下的測試結果
