一、產品簡介 ：
MS—1型鋼制“S”稱重傳感器，承受拉、壓外力均可，輸出對稱性好，結構緊湊、安裝方便、規格齊全。可用于制造機電結合稱、吊鉤秤、料斗秤及各種專用稱、工藝稱等。
二、技術指標：
|
量程 |
0.5~20t |
輸入電阻 |
385±10Ω |
|
靈敏度 mV/V |
2.00±0.010 3.00±0.010 |
輸出電阻 |
350±3Ω |
|
非線性 /滯后/重復性 |
± 0.02%FS |
絕緣電阻 |
≥ 5000MΩ |
|
蠕 變 |
± 0.02%FS |
供橋電壓 |
10(DC/AC) V |
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
|
零點溫度影響 |
± 0.02%FS/10℃ |
安全過載 |
120%FS |
|
輸出溫度影響 |
± 0.02%FS/10℃ |
材質 |
合金鋼、不銹鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

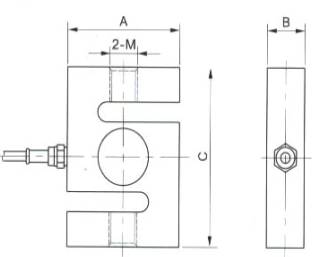

三、外形尺寸：
|
量程 |
尺寸： mm |
螺紋 |
|||
|
Kg |
A |
B |
C |
公制 mm |
|
|
5-50 |
51.0 |
13.0 |
64.0 |
M8×1.25 |
|
|
100-500 |
51.0 |
19.1 |
76.0 |
M12×1.75 |
|
|
1-2t |
54.0 |
25.4 |
76.0 |
M12×1.75 |
|
|
2.5-5t |
76.0 |
25.4 |
108.0 |
M18×1.5 |
|
|
7.5t |
100.0 |
32.0 |
140.0 |
M24×2 |
|
|
10t |
126.0 |
50.0 |
178.0 |
M30×2 |
|
|
15-20t |
140.0 |
60.0 |
188.0 |
M39×2 |
|
