一、產品簡介：
ET-3型稱重傳感器采用壓承載結構，彈性體運用合金鋼材料，在承載過程中，應變區拉、壓應力均勻、穩定，適合制做各種專用衡器。
二、技術指標：
|
量程 |
0.1~30t |
輸入電阻 |
385±10Ω |
|
靈敏度 |
2.0±0.010mV/V |
輸出電阻 |
350±3Ω |
|
非線性 /滯后/重復性 |
± 0.03%FS |
絕緣電阻 |
≥ 5000 MΩ |
|
蠕 變 |
± 0.03%FS |
供橋電壓 |
10(DC/AC) V |
|
零點輸出 |
± 1.00%FS |
工作溫度 |
－ 20～＋60℃ |
|
零點溫度系數 |
± 0.03%FS/10℃ |
安全過載 |
120%FS |
|
輸出溫度影響 |
± 0.03%FS/10℃ |
材質 |
合金鋼 |
|
接線方式 |
輸入：紅（＋）黑（－） 輸出：綠（＋） 白（－） |
||

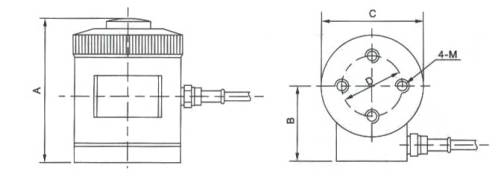

三、外形尺寸：
|
量程 t |
尺寸： mm |
|||
|
0.1－7 |
10 |
15－20 |
30 |
|
|
A |
88.0 |
106.0 |
120.0 |
126.0 |
|
B |
48.0 |
52.0 |
64.5 |
75.0 |
|
C |
64.0 |
76.0 |
75.0 |
106.0 |
|
D |
38.0 |
46.0 |
46.0 |
72.0 |
|
M |
M8 |
M8 |
M8 |
M10 |
